A História do Neumann U47Tube
04/04/2022 - 14:48h
Atualizado em 04/05/2022 - 15:01h
Fotos: Herman Leonard / Divulgação / Arquivo
Caro leitor.
Vamos iniciar uma serie de artigos sobre os mais importantes microfones e equipamentos de áudio da historia da produção musical. Como todos sabem, há muitos anos eu trabalho com a restauração desses valiosos itens. Mas o que talvez alguns não saibam é que eu também sou pesquisador da historia da gravação do áudio. Em toda minha carreira, paralelo ao meu trabalho, tive o interesse de conhecer e entender quais aspectos incentivaram a evolução desses equipamentos. O meu propósito com esta nova serie é compartilhar o resultado desses anos de pesquisa com base em fatos históricos. Tenho certeza que é de interesse de todos que fazem a indústria do áudio.

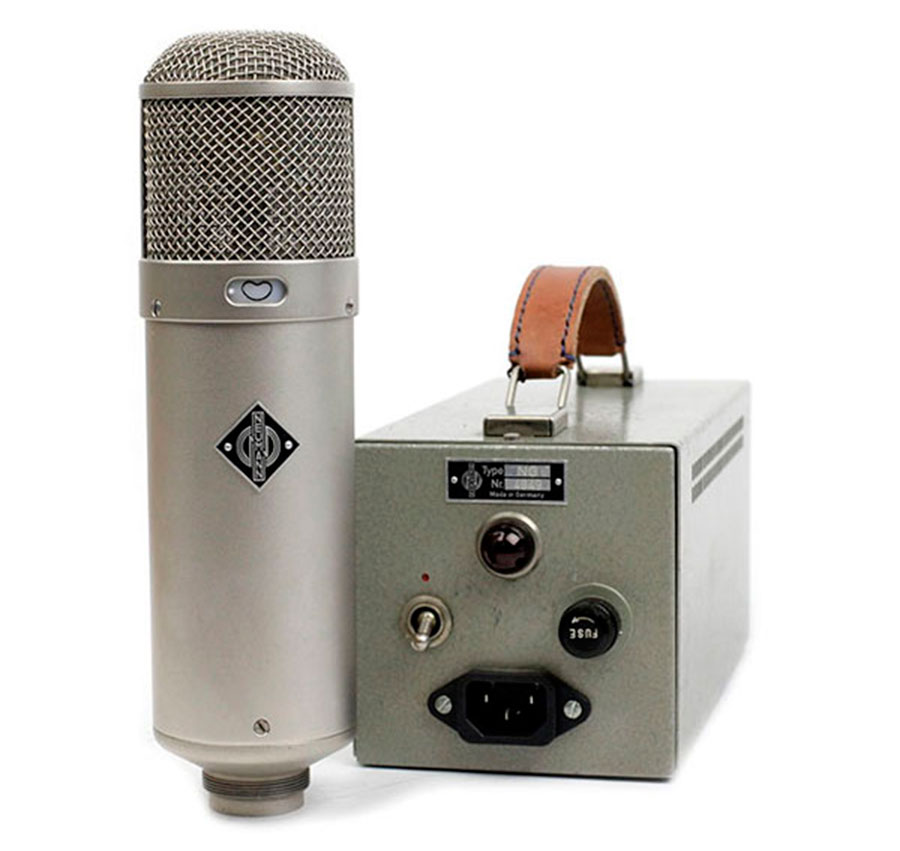

Começaremos a serie com aquele que sem dúvida, mudou o mundo do áudio. Não é exagero dizer que o Neumann U47 Tube é o microfone mais prestigiado e desejado da historia desde o lançamento até os dias de hoje. Em 1947 na Berlin Radio show, foi apresentado um protótipo do modelo, mas só em dezembro de 1949 foi registrada a primeira venda de um exemplar com o numero de serie 72. Em pouco tempo o U47 tube conquistou o mercado do áudio completamente, tornando-se um padrão no cinema, na TV e nos estúdios de gravação. Durante a década de 50 o U47 também foi comercializado pela Telefunken - Berlin. A diferença do modelo era apenas o uso do logo em formato de diamante. Naqueles dias o U47 começou a ficar conhecido nos bastidores como “Telly”.
“Eu diria que não sóque conquistou a indústria do áudio como também a preferência dos artistas. Por exemplo,naqueles tempos, todos sabiam que o Frank Sinatranão cantaria sem o ‘Telly’.
O Neumann U47 Tube foi o primeiro microfone condenser com chave seletora de figura polar. Isso causou uma enorme mudança nos padrões da indústria da produção do áudio. Até então os Ribbons da RCA dominavam o mercado. O U47 teve algumas variantes. Com certeza a mais rara delas é a “P” . O Neumann U47P foi produzido apenas no ano de 1955. Era equipado com uma capsula M48 de membrana de alumínio montada num adaptador tipo “Z” Torpedo Head.
Posteriormente foi produzida uma versão especial chamada U48 com opções de padrão polar em Cardioide e Figura Oito. O U48 teve a produção iniciada em 1957 até o ano de 1965. As unidades produzidas até 1959 foram equipadas com as capsulas M7 e a partir de 1960 com as capsulas K49, até o final da produção.O modelo e suas variantes deixaram de ser produzidos em 1965. Provavelmente por conta da descontinuação da válvula VF14 em 1957. A Neumann GmbH teve que encontrar uma solução para esse problema antes que se tornasse um grande pesadelo. Em Junho de 1968, como resultado do trabalho dos engenheiros da Neumann, foi emitido um boletim técnico com a conversão para usar a válvula Nuvistor 13CW4 montada em um adaptador AR-47-3 em substituição a válvula VR14M .Embora não fosse uma válvula completamente equivalente, era a melhor opção disponível no mercado.

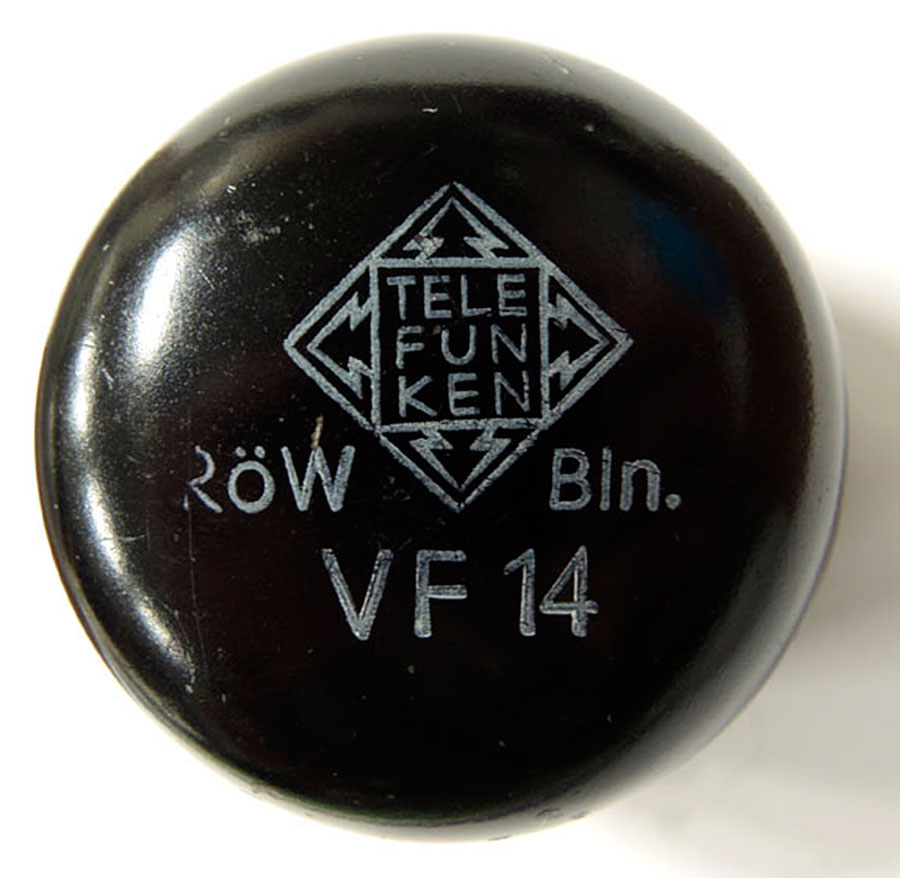

A válvula Telefunken VF14
Muito se fala sobre as lendas do Neumann U47Tube. Mas,há muito mais lendas a respeito do componente central do circuito, a válvula VR14, Fabricada pela Telefunken-Berlin. Nesse artigo apenas trataremos de fatos históricos com base em pesquisas nos antigos documentos da Neumann, Telefunken e alguns artigos sérios que precede a esse.
A válvula VF14 teve a produção iniciada em 1946 na planta da Telefunken-Berlin. Foram fabricadas cerca de 27.000 unidades em três levas.
Após a Segunda Guerra Mundial, os danos colaterais à infraestrutura alemã foram tão graves que não existia fornecimento de eletricidade em todo o país. Estações provisórias de fornecimento elétrico em corrente alternada (105VAC) e corrente continua (105VDC) foram criadas para ajudar na reconstrução no pós-guerra.A partir de então, a Telefunken- Berlin passou a fabricar válvulas com filamentos de tensão bem acima do usual (6.3v / 4v ) para se adaptar à situação e equipar os aparelhos de radio de baixo custo, que podiam funcionar com os dois tipos de fornecimento elétrico. Então, foi desenvolvida toda uma família de válvulas em metal. EF14, UF14, EF11, EF12, só para citar alguns.
A escolha
Uma das razões que fez Georg Neumann escolher a VF14 foiatender um pedido da Berliner Rundfunk (Radio Berlin) para fornecer microfones que pudessem ser usados sem uma fonte de alimentação, diretamente da rede elétrica de 105VDC. Outra razão é que a VR14 tem características ideais para a construção de um microfone como: baixa realimentação (microfonia), baixa corrente de filamento, baixo ruído e distorção. “Sem falhar em detalhes técnicos de construção.”
Controle de qualidade “M”
De acordo com a Telefunken-Berlin todas as válvulas VF14 eram enviadas para a Neumann e verificadas quanto a ruído, corrente de placa, distorção e resposta de frequência, em uma giga de testes que simulava o circuito de um U47. Quando aprovadas, eram mantidas e carimbadas com o famoso "M" de 'Mikrofon'. Todas as outras VF14 não aprovadas retornavam para Telefunken, onde eram disponibilizadas para o uso em receptores de rádio domésticos. Apenas cerca de 1/3 recebiam a aprovação.
Em 1957 a TFK resolveu parar definitivamente a fabricação das VF14 devido ao alto custo de manufatura. Já não interessava manter uma linha de montagem para suprir rádios de baixo custo e um microfone que não era fabricado pela marca. Desse modo, hoje em dia é praticamente impossível conseguir uma VR14 “M” genuína “New Old Stock ”.

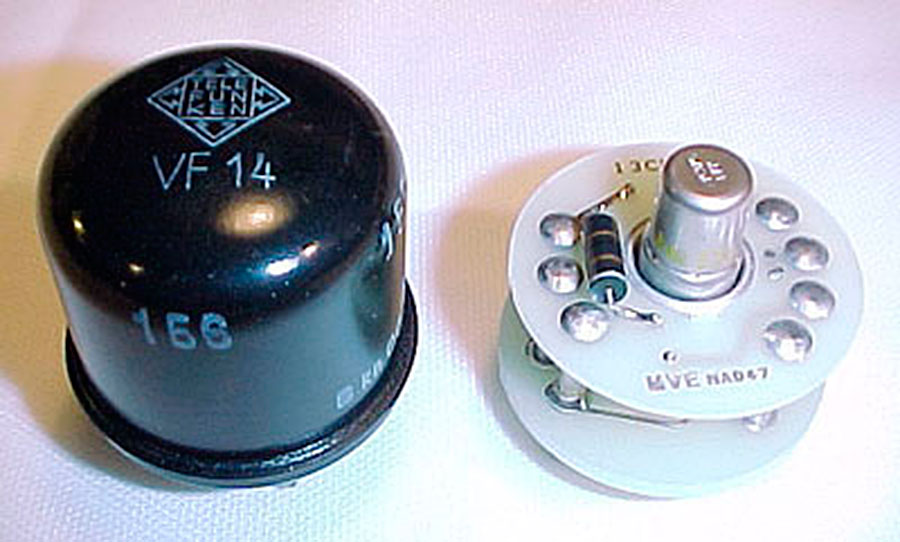

No inicio dos anos 2000, a Telefunken Elektroakustik- USA , recriou o U47 Tube. Segundo a empresa, foi feito uma reedição com os detalhes do original da época. A empresa informa que a solução dada para a reposição da VF14 foi a partir de uma válvula de vidro usada em sistema de transmissão de telefone transoceânico, e montada dentro de uma capsula de metal do tipo “German Steel Y8A” para ter compatibilidade com os originais. A válvula é nomeada como VF14 K.
“Ao longo da minha carreira, tive o prazer de restaurar alguns exemplares desse maravilhoso microfone. Mesmo não sendo uma novidade pra mim, fico emocionado todas as vezes de escuto o resultado final da restauração. Sinto-me como um luthier que restaura a alma de um violoncelo”.
Até hoje o Neumann U47 tube é classificado como uma obra de arte em forma de microfone por artistas, produtores e renomados estúdios que os mantém como uma joia em seus acervos.
