Caro leitor.
É com muita alegria que escrevo a primeira matéria da coluna Áudio & Eletrônica. Nessa coluna vou compartilhar com vocês o meu conhecimento sobre os assuntos relacionados ao áudio. Usarei uma linguagem mais acessível o possível para que o técnico e o entusiasta compreendam o conteúdo.
Então vamos lá!!
Recebo com frequência mensagens perguntado: Porque meu computador não reconhece mais a placa de som? Ou tem um ruído “Hiss” quando eu estou gravando. Com posso resolver?
Pois é, hoje vou responder essa perguntas falando de uma maneira geral e prática sobre elétrica em estúdios de pequeno porte e Home estúdios.
Sim pessoal. A elétrica nos estúdios é muito mais importante que muitos imaginam. Uma instalação elétrica mal dimensionada é a responsável pela maioria dos danos causados nos portas digitais dos conversores AD/DA (também conhecidas como placa de som). Para muitos modelos, uma vez danificado normalmente não tem reparo ou não compensa consertar. É prejuízo na certa!!!
Não só isso, como também ruídos na rede que interferem no resultado final do trabalho. Não estou falando apenas de Humm. Há coisas fundamentais em que você deve investir para ter uma boa elétrica no seu estúdio.
A primeira é um transformador isolador com blindagem eletrotática. Ele deve ter a tensão de saída de 115V. Sim isso mesmo! Porque em media os equipamentos de áudio usam essa tensão. É verdade que tem exceções...
O circuito elétrico deve ser protegido com disjuntor adequado. Que nesse caso pode ser um monofásico de 10A e a entrada do transformador deve estar aterrada. Quanto à potência do transformador isolador, vai depender de quanto você precisa para suprir o consumo dos equipamentos em sua estação de trabalho. Em média um transformador com 1000W (não com 1Kva) resolve o assunto. Isto considerando uma configuração com um computador, um conversor AD/DA, um par de monitores e um ou outro periférico. Nele você deverá ligar todos os equipamentos do seu Home estúdio. Com isso o estúdio estará eletricamente isolado e evitará vários problemas em seus equipamentos.
Eu por exemplo uso um transformador isolador para alimentar toda minha bancada de trabalho. O meu foi cuidadosamente confeccionado sob encomenda pelos amigos da Transformadores Líder aqui em São Paulo.Fica a dica!!
Cabos e tomadas elétricas
Sempre recomendo os cabos flexíveis e com bitolas acima do valor que seria usado em aplicações fora do áudio. Pois os vários experimentos técnicos que fiz já provaram que elétrica de estúdio é diferente de tudo... Para que o texto não fique muito longo, vou citar apenas uma particularidade do comportamento elétrico de um estúdio. Mesmo com baixo consumo elétrico de boa parte dos equipamentos de áudio, em estúdio, existe um momento que o consumo está muito baixo (em silêncio) e um beat depois está no pico de corrente (no pau!!). Como já disse, esse é só uma das muitas particularidades.
Para essa configuração de estúdio, em casa ou num pequeno espaço, eu recomendo o uso de cabos flexíveis de 4mm. Por favor evitem cabos “baratos”. Porque esses cabos tem ferro em sua composição. Isso quer dizer que tem uma eficiência bem mais baixa que o especificado. Para as tomadas a regra é a mesma. É recomendável só usar tomadas mais bem construídas das melhores marcas. Sim são as mais caras e não se encontra em qualquer loja geral. Mas estamos falando em evitar problemas...

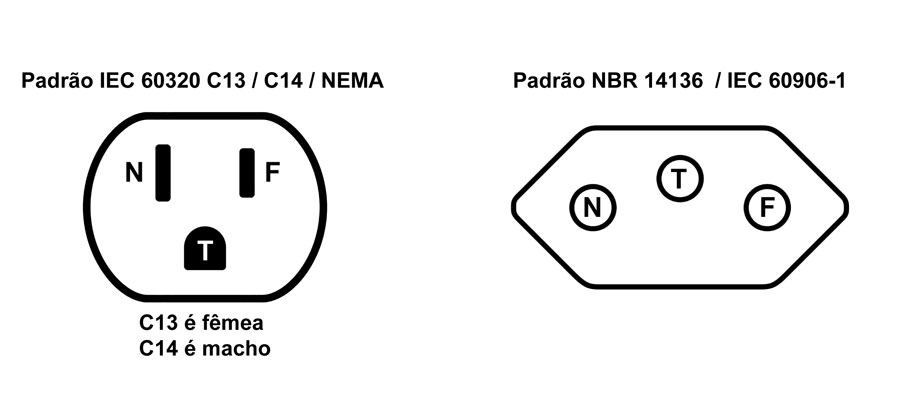

E por falar em problemas, é fundamental que se observe as posições dos pinos Fase Neutro e Terra das tomadas. Infelizmente é um erro bastante comum que encontro em muitas instalações. Existe um padrão pra isso. Que difere entre os países. Por exemplo, no Brasil temos a norma da NBR e no USA a norma NEMA.
O aterramento
Já vi aterramento de todo jeito. Até mesmo com prego batido na parede e fiozinho enrolado... Vamos ver agora uma maneira real, prática e econômica para fazer um aterramento eficiente para a maioria dos casos.
Em primeiro lugar quero dizer que o aterramento do estúdio não deverá ser compartilhado com o resto da edificação. Salvo se você montar o seu home estúdio no seu apartamento. Nos dias de hoje ter um pedacinho de terreno é meio difícil. Mas para os sortudos, eu posso sugerir um aterramento com apenas uma haste. Esquece o aterramento triangular. Ao menos que você tenha um belo quintal. O terra não é apenas fincar a haste no chão, prender um cabo e tudo certo. Um aterramento é mais que isso. Ele tem a função de proteger o técnico de uma possível vazão ou uma descarga elétrica. Para isso ele tem que ter a menor resistência possível.
Se você tem seu estúdio num prédio a coisa fica mais fácil. Você poderá usar o aterramento, o fase e neutro direto do padrão de força. Não se esqueça de usar um disjuntor só para esse circuito. Mas se você montou seu estúdio numa casa, segue uma receita prática para fazer um aterramento bem feito:
Em primeiro lugar, se possível escolha um local no seu terreno onde não haja trânsito de pessoas. Tipo um canto perto do muro. E aí abaixo vai a receita. Mas atenção! Os procedimentos de montagem de circuitos elétricos devem ser executados por profissionais habilitados. NÃO tente fazer por conta própria.
Ingredientes:
-
Haste de aterramento de aço-cobreado com 1.5M a 2.5M
-
Caixa de inspeção em PVC
-
Cabo de cobre com a mesma seção do cabo da fase. Ex: se usar um fio 4mm na fase e no Neutro, também usará no terra.
-
Conector para a haste de aterramento
-
Eletrodutos de PVC rígido
-
Produtos de tratamento para o solo.
Modo de preparo:

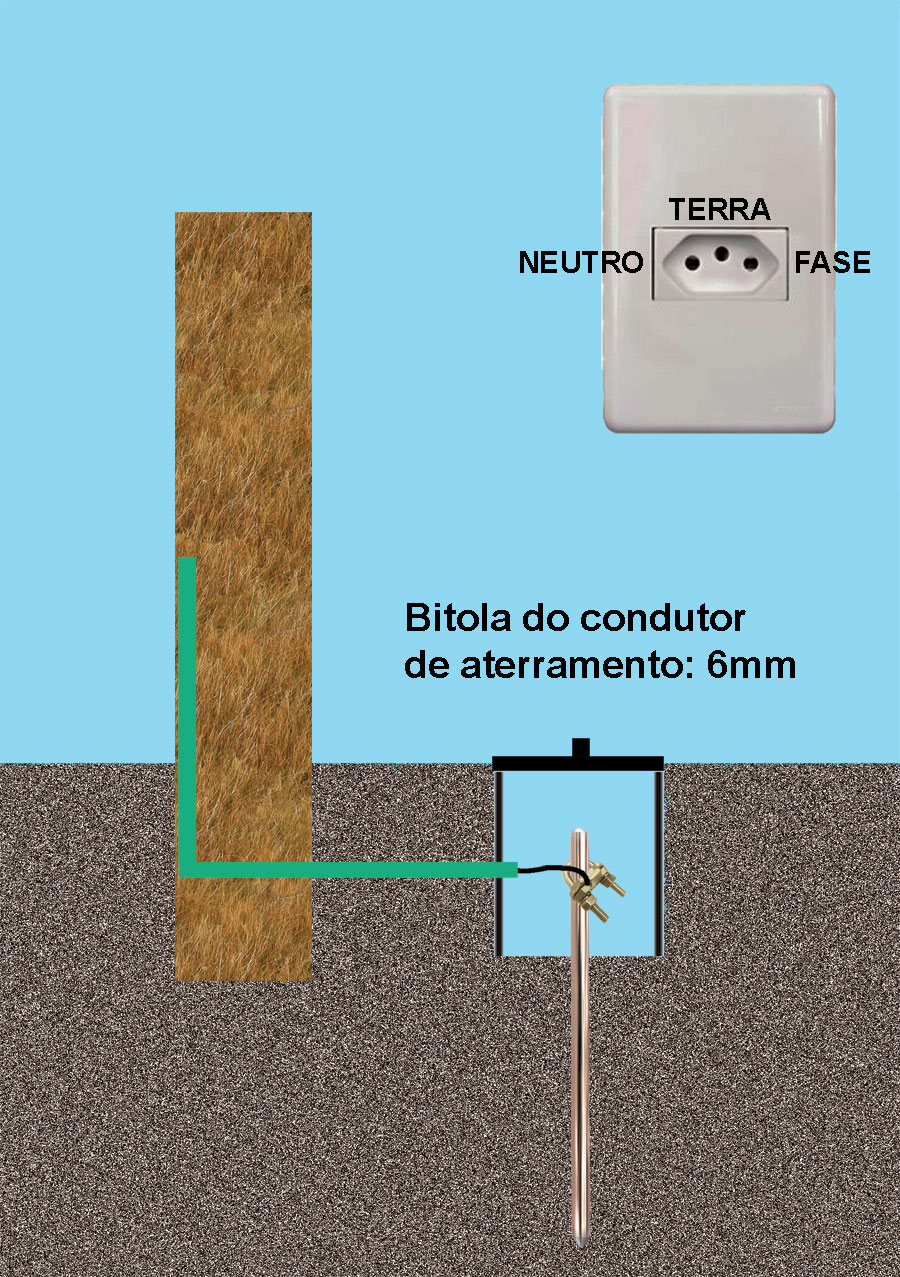

Cave um buraco com 25 cm menor que comprimento total da haste e com aproximadamente 6 cm de diâmetro. Ex: se a haste tem 1.5 m, o buraco terá 1.25m.
Monte a caixa de inspeção sobre a ponta da haste e conecte ao tubo de PVC que interliga o terra à parede.
Instale a haste de modo que fique centrada no buraco e em seguida use o conector para fixar o cabo do aterramento.
Depois de tudo conectado e checado por um por um profissional habilitado, agora você pode instalar seu estúdio e começar a trabalhar num ambiente muito mais seguro para você e seus equipamentos.
