Audio & Eletrônica: A História do RCA 44
04/05/2022 - 14:28h
Atualizado em 04/05/2022 - 15:14h
Fotos: divulgação / arquivo
Caros leitores.
Atendendo a muitos pedidos, hoje vamos falar de outroícone que contribuiu com a história do áudio e contribuiaté o presente dia. Que depois de quase 90 anosainda é usado e admirado ao redor do globo.
No inicio dos anos 30o engenheiro Harry F. Olson recebeu a incumbência da RCA, empresa onde trabalhava, para desenvolver um microfone de alta qualidade para gravação de musica e uso em transmissões de radio. Naqueles diasnão havia lojasonde comprar equipamentos para produção.Uma companhia como a RCA tinha que produzir toda a cadeia de equipamentos (microfones, amplificadores, transmissorese etc..) usados nos estúdios e estações. Era o começo de tudo que temos hoje.Harry Olson ficou mais conhecido por ter desenvolvido os microfones de fita da RCA. Isto embora ele tivesse mais de 100 patentes, 135 artigos e dez livros publicados sobre sistemas eletroacústicos e eletromecânicos.Em minha opinião ele foi o primeiro engenheiro que soube fazer a fusão de engenharia com a arte.
Não tem como falar do RCA Type 44 sem falar do Harry Ferdinand Olson
Microfones de fita RCAType 44
A RCA iniciou a produção do Type 44 em 1933. Os microfones de fita também ficaram conhecidos como “VelocityMicrophone” devido à maneira como ele funciona. As partículas de ar passam pela fita provocando um deslocamento rápidoque gera uma tensão elétrica proporcionalà velocidade,induzida pelo conjunto eletromagnético. Já nos microfones dinâmicos a tensão é proporcional ao deslocamento do conjunto diafragma / bobina.
Os microfones Ribbons tem como vantagem a leveza da fita de alumínio como elemento eletromagnético. A tensão mecânica da fita é ajustada para uma frequência de ressonância bem baixa, um pouco menor quede 20Hz.Isso faz uma bela diferença no resultadofinal.
Outras especificaçõeseram avançadas para época. A faixa de reposta do Type 44 era de 50Hz a 15KHz,o chassi foi construído para absorver choques mecânicos e o transformador de saída era produzido com blindagem extra contra ruídos eletromagnéticos. Essascaracterísticas fizeram o RCA44 dominar o mercado do áudio na época.
Modelos Variantes:

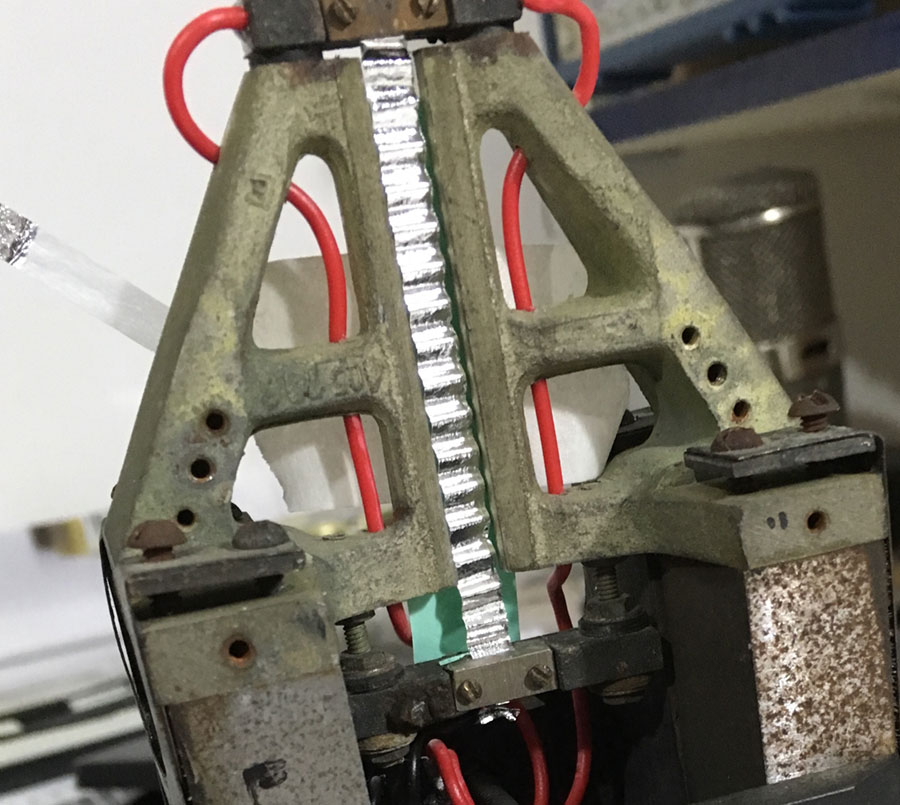

Os modelos 44 foram lançados em três versões: 44A, 44B e 44BX. Em comum aos três modelos, o imã em formato de ferradura com a fita de alumínio corrugada e instalada ao centro da peça magnética. Todos os modelos tem padrão polar em figura oito.As diferenças entre as versões foram algumas melhorias em funcionalidade e acabamento.
O Type 44A tinha um acabamento simples em bronze. O Imã não era tão forte e, por consequência, o sinal era mais fraco. A versão 44B foi lançada em 1936. O modelo vinha com um ímã mais forte para maior saída do sinal e com acabamento preto e cromado. E por ultimo, o 44BX que foi lançado em 1938. As mudanças foram a melhora da blindagem eletromagnética e o acabamento em cor cinza fosco(para não refletir sob as luzes do palco) ou, como opcional, o verniz Japan Black. Em todos os modelos havia um modo de configurar a resposta de frequência para cada aplicação. Os modos eram `M` para musica, ´V1e V2 para voz. No modo ´M` não havia atenuação, cobria toda banda de resposta do microfone. Os modos ´V` atenuavam as baixas frequências para diminuir o efeito de proximidade. “Recurso importante para uso no radio” Para as mudanças na configuração bastava abrir a tampa inferior e mudar os “jumpers”.
Raro exemplar do modeloType 44-A que restaurei há alguns anos.
O sucesso:
Como praticamente tudo que a RCAfez, o Type 44 também foi um grande sucesso assim quelançado. Imediatamentedominou a indústriado entretenimento. É bem comum ver imagens históricas onde aparece o Type 44 emoldurado com a logomarca de uma rede de radio ou TV.Registros que mostram programas de radio jornalismo, variedades e musica, habitam a memória de todos nós, apaixonados pela historia do áudio.
Tudo era ao vivo na era de ouro do radio. No cinema não foi diferente. Todos os filmes da época tiveram o áudio captado pelo lendário microfone.Dá uma olhada nos creditos dos filmes da época.Outros fabricantes dentro e fora da Americadesenvolveram e comercializaram microfones de fita. Mas nenhum modelo atingiu ograndioso sucesso comercial como os modelos da RCA. Eles eram maioria absoluta em todos os países ondefoidistribuído, inclusive o Brasil. Foi só mais de umadécada depois, com o surgimento do Neumann U47, que o Type 44 deixou de ser “o padrão” na indústria do áudio.
Os artistas:
Antes de 1930 não havia um microfone com a resposta de frequência, sensibilidade acústica, acabamentoe um timbre macio e aquecido como o Type 44. Desde então, incontáveis artistas e engenheirosadotaram o microfone em seus projetos. O áudio nuncamais foi o mesmo, começarao que se tornaria a alta fidelidade. Sem duvidadas um marco histórico. Quando, por exemplo, pensamos em Elvis, logo vem a imagem dele segurando o Shuremodel 55 que se tornou parte da sua identidade visual. Mas na verdademuito de sua obra foi gravada com o RCA Type 44 e Type 77.
O Junior
O RCA 74 também conhecido como Junior,é uma miniatura do RCA44. A estratégia do fabricante foi disponibilizaruma opção mais acessível para uso em transmissões remotas eapresentações ao vivo. O microfone foi lançado em 1935 também em três versões. A primeira foi o type 74A. Com menor preço, acabamento mais simples e o sinal um pouco mais de ruidoso comparado com as outras versões. “ O preço era uma questão bem relevante naqueles difíceis dias na America”. A segunda versão foi o type 74B, que contava com um acabamento melhor e blindagem eletrostática mais eficiente. A terceira e ultima versão foi o BK11A, desenhada para uso em estúdio de radio AM, FM e TV. A versão combinava o que havia de melhor no Type 44 com os últimos avanços de tecnologia dos microfones de fita. O BK11 era equipado com uma chave seletora de modo de resposta “M, V1 e V2” de fácil acesso através de um furo na lateral direita do corpo. Podia ser usado em estúdio ou em transmissões remotas, para uma simples entrevista ou captação de uma orquestra. Definitivamente um microfone muito versátil e com acabamento superior as versões anteriores.
À esquerda, versão 74B e à direita, versão BK11
O legado
Pouquíssimas coisas permanecemrelevantes por tanto tempo. Ao longo de quase um século o RCA Type 44 construiu junto com os artistas, produtores e engenheiros a historia do radio, da TV e do cinema. Ainda é o microfone mais reconhecido do mundo pelo seu formato clássico e principalmente pelo som natural que é particular. Espero daqui a alguns anos escrever outro artigo sobre o RCA type 44. Dessa vez celebrando o centenário dessa maravilha da engenharia.O microfoneRCA -44BX foi fabricado até cerca de 1955.
Experimentos de laboratório:
Em meados da década de 60 foram construídos dois protótipos para uma nova versão de Type 44 na fábrica da RCA em NJ. O novo projeto visavamaior sinal de saída e tambémuma resposta plana de 20Hz – 20KHz usando novos materiais no imã e em todo conjunto magnético, mas depois do lançamento e sucesso do BK11 a RCA engavetou o projeto. Hoje esse único parestá no acervo do MetroSonic Recording Studios em NYC e segundo eles o som é inacreditável.
