Áudio & Eletrônica: a origem dos padrões do áudio analógico
15/07/2022 - 12:42h
Atualizado em 15/07/2022 - 16:10h
Caro leitor.
Nesse artigo eu trago informações técnicas e históricas sobre os padrões do áudio analógico, especialmente falando sobre níveis e impedâncias.
Não poderia começar esse artigo sem antes comentar um pouco sobre a telefonia. Nos anos 40 todos os padrões elétricos da telefonia “moderna” já estavam estabelecidos. O áudio recebeu como herança alguns dispositivos e padrões que foram e ainda são usados em estações de rádio e estúdio de gravações. Para citar os dispositivos começarei com o “PATCH BAY”. Na telefonia foi usado para conectar usuário / usuário, depois cidade / estado e for fim país / país. No estúdio de áudio, em uma versão mais moderna, ele interconecta as saídas e entradas dos equipamentos, mudando a rota do sinal de áudio de acordo com a necessidade do engenheiro. Outro dispositivo bem conhecido é o medidor VU (volt unit). Usado nas centrais telefônicas como instrumento de teste. O técnico da rede telefônica checava as perdas de sinal das linhas usando uma tensão de referência na entrada e medindo no final do cabo.
Patch Bay, Alexander Graham Bell e o telefone de meados dos anos 60

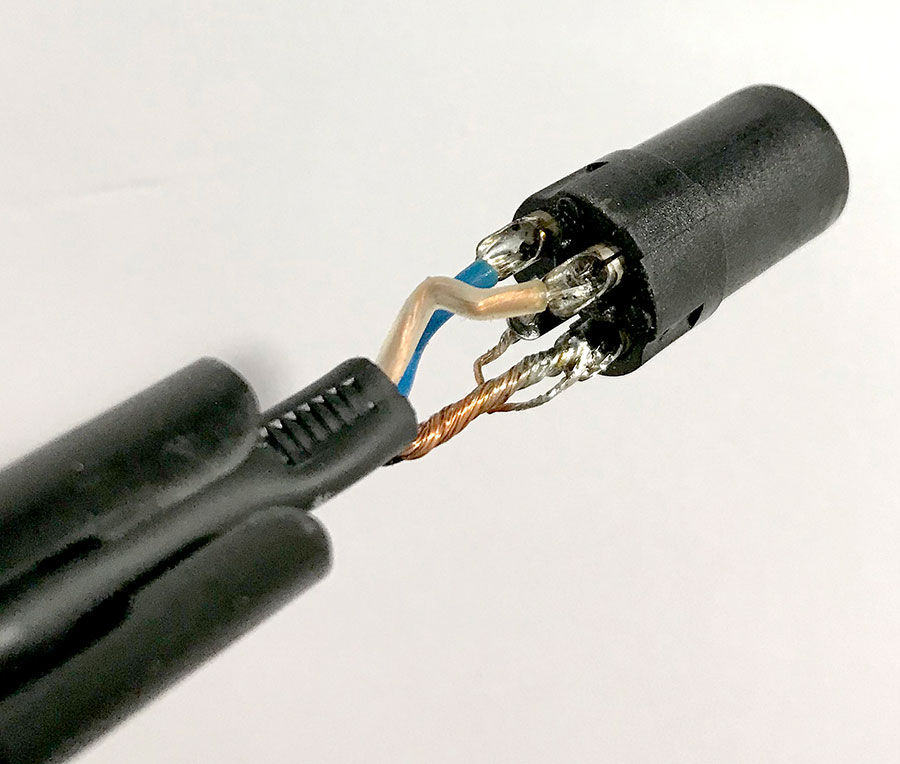

Cabos Balanceados

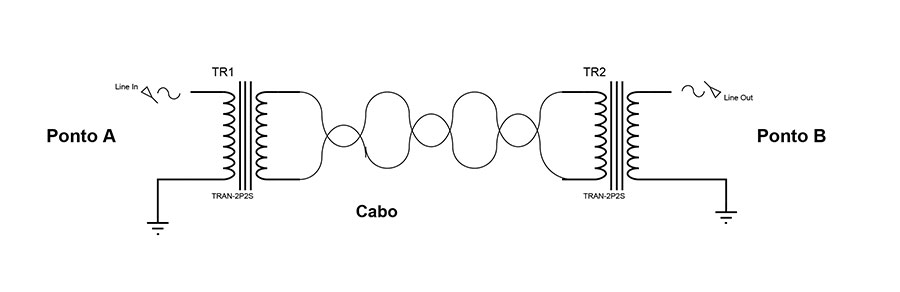

No início da telefonia os usuários eram conectados ponto a ponto através de patch bay manuseado por uma operadora. Do ponto A até o ponto B, havia um longo caminho por cabos de cobre que corriam em paralelo com a rede elétrica. Tal condição proporcionava interferências eletromagnéticas - vamos parar pra pensar que naquele tempo o sinal já não era essas coisas... e com ruídos estáticos e Hamm de 60Hz, ficava bem pior..né? Daí que os engenheiros elétricos resolveram o problema usando pares trançados e transformadores com a impedância de 600 Ohms nas extremidades de cada linha. Agora o par estava com o sinal defasado em 180° entre os fios, cancelando o ruído captado em toda extensão da linha. O mesmo acontece quando ligamos um microfone á um pré-amp ou a saída de um pré-amp á entrada de um compressor. O fundamento do cabo balanceado que usamos hoje é exatamente igual à linha balanceada da telefonia.
Impedância 600 Ohms
Alinha de transmissão de 600 Ohms foi usada largamente até o fim da telefonia analógica. Mas continua para fins especiais e provavelmente ainda se usa linhas LP para transmissão de jogos de futebol ao vivo. Durante muito tempo foi usado o padrão 600 Ohms nas entradas e saídas dos equipamentos de áudio para que houvesse total casamento de impedância entre as emissoras de rádio e o sistema telefônico. No entanto hoje só encontramos esse padrão nos equipamentos clássicos, principalmente em compressores tipo o LA-2 e LA-3. Nos equipamentos a partir dos anos 70 o padrão de 600 Ohms já não era absoluto.
Phantom Power

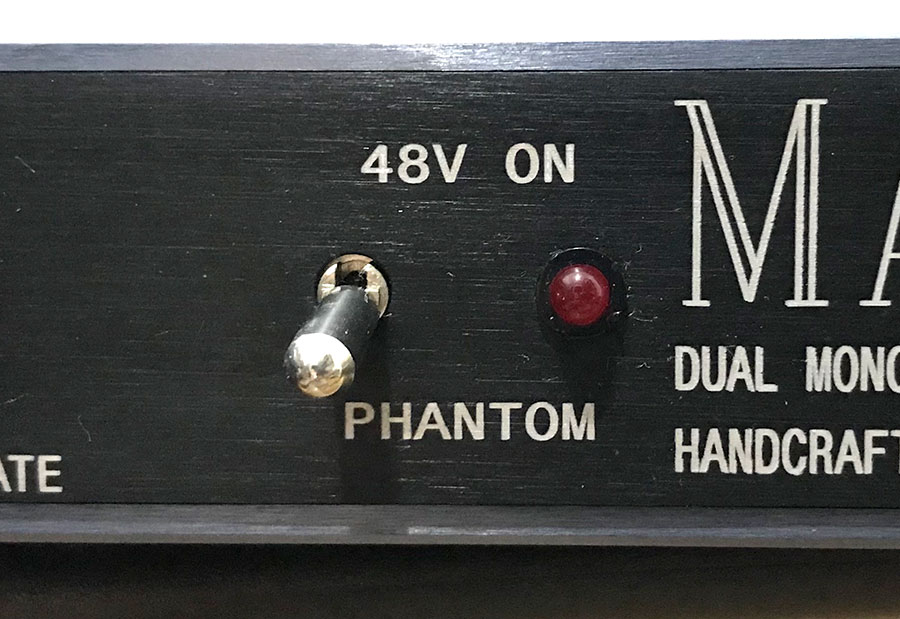

A tensão de +48v que conhecemos como Phantom Power, usada hoje para alimentar os microfones condensadores também teve origem na telefonia. Para o funcionamento da fonia (áudio do telefone) era necessário uma fonte de corrente contínua (DC) que alimentasse o circuito do telefone. A diferença do nível DC funcionava como sinalização das funções de enlace, discagem e tarifação para a central telefônica. O padrão foi adotado pelo áudio em meados dos anos 60, com o começo do uso do FET “Field Effect Transistor” nos circuitos dos microfones, que até então só usavam válvula termiônicas na composição dos circuitos.“Um grande salto para aqueles dias”. O Phantom Power consiste em uma tensão de 48Vdc enviada pelo cabo de microfone balanceado através dos dois condutores (hot / cold) simultaneamente. Pelo mesmo par de cabos em que a fonte do pré-amp envia a tensão Phantom para alimentar o circuito do microfone, o mesmo envia o sinal de áudio para a entrada do pré-amp. Normalmente a corrente disponível para cada microfone é em torno de 8mA (0.008A ).
O Decibel
O dB, décimo do Bel, é uma unidade originalmente usada para quantificar a perda de sinal ao longo das redes telefônicas. O nome Bel é em homenagem ao cientista e inventor Alexander Graham Bell. Por definição, o dB é uma unidade de medida que compara a intensidade de um sinal a um nível de referência.

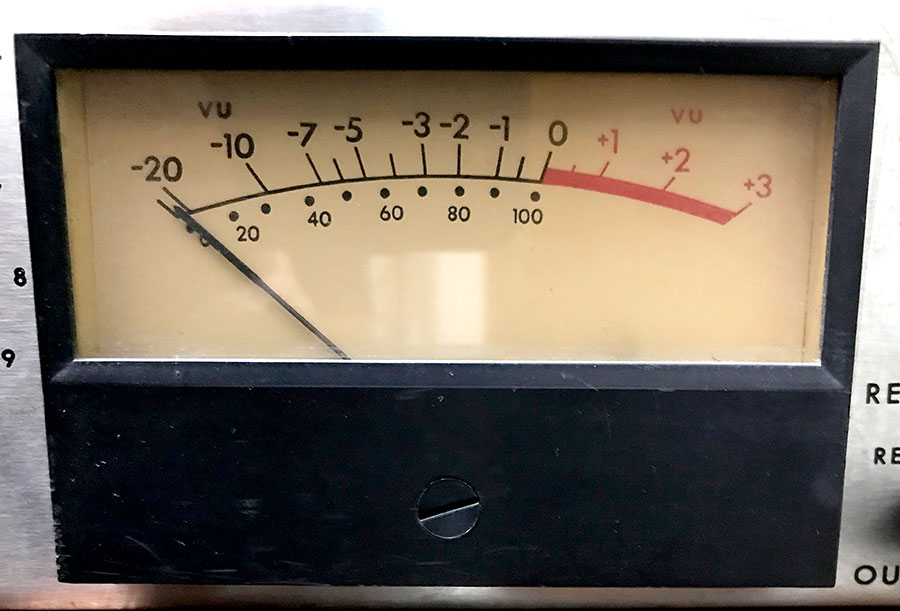

Explicando de uma forma simplificada, a unidade de referência do decibel volts é 1VRMS= 0dBv. Mas usamos odBu para medir sinais de áudio analógico. Que é a razão logarítmica de uma voltagem com referência a Vo = (0,7746VRMS), 0dBu. Em equipamentos analógicos de uso profissional, o padrão das saídas que geralmente são balanceadas é de +4dBu. Ou seja, quando o VU apontar 0dB, na saída terá um sinal de 1.228VRMS(+4dbu). Em equipamentos para uso de consumo, aqueles que usam geralmente entradas e saídas não balanceadas com conectores RCA os níveis são de 0,316VRMS(-10dbu). Já o dBFS não é uma unidade de medida elétrica e sim uma medida para sistemas digitais, onde o máximo é 0 dBFS. Pode se dizer que, quando no meter marcar -18 dBFS, seria igual a 0 VU. E se o conversor AD/DA estiver calibrado, teremos +4dBu no conector da saída analógica, considerando o padrão americano. Portanto isso deve ser observado quando se conecta equipamentos analógicos com conversores AD/DA.
