Áudio & Eletrônica: O que você precisa saber sobre Recap
19/01/2022 - 11:44h
Atualizado em 19/01/2022 - 15:51h
Caro Leitor
Hoje vamos tratar de um assunto que também é recorrente nas mensagens que recebo de toda parte do Brasil e até de outros países. Com certeza, um dos tópicos mais comentados em fóruns sobre eletrônica aplicada ao áudio na internet. Nessa edição vamos falar de tudo que você precisa saber sobre “Recap” ou “Recapping”. O Recap, por definição, é o procedimento de substituição de capacitores defeituosos ou danificados. Mas não é tão simples assim. Para fazer a substituição corretamente você precisa saber de alguns detalhes.
Nesse artigo vamos nos concentrar em capacitores para uso nos equipamentos de áudio. Em primeiro lugar é importante dizer que os capacitores (incluindo os eletrolíticos ) são diferentes entre eles dependendo do estágio do equipamento. Como assim????, você pode perguntar. E eu respondo com o seguinte exemplo: os capacitores da fonte não são exatamente do mesmo tipo que os do sinal de áudio. Mesmo em um equipamento vintage.Pode ser que em alguns casos, por uma questão econômica, sejam utilizados capacitores de uso geral em todo o circuito.
Agora falando de equipamento de primeira linha, cada etapa do circuito tem capacitores específicos. Exatamente!!! O capacitor do sinal de áudiotem detalhes em sua construçãoque diferem do capacitor da fonte. Com isso estou dizendo que há mais coisas a serem consideradas além da capacitância (uF) e tensão de isolação (V). Uma delas é a ESR (equivalent series resistance).A ESR é a resistência (R) interna do capacitor.Que quanto menor, melhor. No capacitor “ideal” seria zero. Mas em uma situação real esse valor é bem baixo de acordo com a qualidade e vida útil do capacitor. Esse parâmetro só passou a ser considerado a partir dos anos 80.
Na Prática
É normal que com o passar dos anos os capacitores eletrolíticos se danifiquem. Pois como qualquer componente eles tem uma vida útil. O sintoma mais comum é a degradação do sinal. Com um pouco de atenção isto é audível nas pontas de LF e HF. Nos EQs se percebe que as escalas de frequência e de Q ficam um pouco fora.
De olho neles...
Sempre recomendo antes de qualquer intervenção que deem uma boa olhada no aspecto físico dos capacitores.
Quando um capacitor atinge o final de sua vida útil, começa um lento processo de mudança na química interna que levará a um aumento de temperatura, pressão e valor da resistência interna, às vezes estufando o corpo e vazando o fluído. Em boa parte dos casos o vazamento é bem lento, mas o suficiente para contaminar a placa de circuito impresso. Com isso, acontece uma perda de isolação entre as trilhas.
Na real você vai perdendo o som e se acostumando...
Qual é a hora de fazer?
Bem, se o seu equipamento tem mais de 15 anos com certeza já é a hora. O grande detalhe é a escolha dos capacitores. Como já disse, capacitores vão além deMicrofarads(uF) e Volts (V).
Com frequênciarecebo equipamentos que foram mal restaurados com capacitores de baixa qualidade disponíveis no comércio de componentes eletrônicos. E em outros casos, com capacitores não adequados, tipo os que são usados em fonte não linear. Isso não é exclusividade BR... Já tive que refazer Recap de equipamentos vindos de fora do Brasil.
Talvez alguns pensem que esses sejam melhores...
De toda forma o Recap feito com capacitores errados modifica para pior o resultado final do equipamento. Ora! Se o equipamento é reconhecido pela sua qualidade sonora, fazendo issovocê vai mudar o que ele tem de melhor.
Sem medo de errar
Se você pretende fazer um Recap no seu equipamento, não invente!!! Esqueça a perfumaria... Substitua os capacitores de acordo com suas aplicações. Para isso consulte o data sheet dos fabricantes. Normalmente os capacitores usados nos anos 70 são do tipo General Purpose (uso geral). Daí é só escolher um bom fabricante comoNichicon, Epcos ou Panasonic. E vai a dica: limpe com um cotonete umedecido em álcool, a área do capacitor antes de repor um novo. Só a título de curiosidade: muitos dos capacitores usados na montagem dos icônicos DBX,Urei, Universal Audio e outros nos anos 70/80 , eram fabricados pela Siemens no Brasil e enviados para o USA.

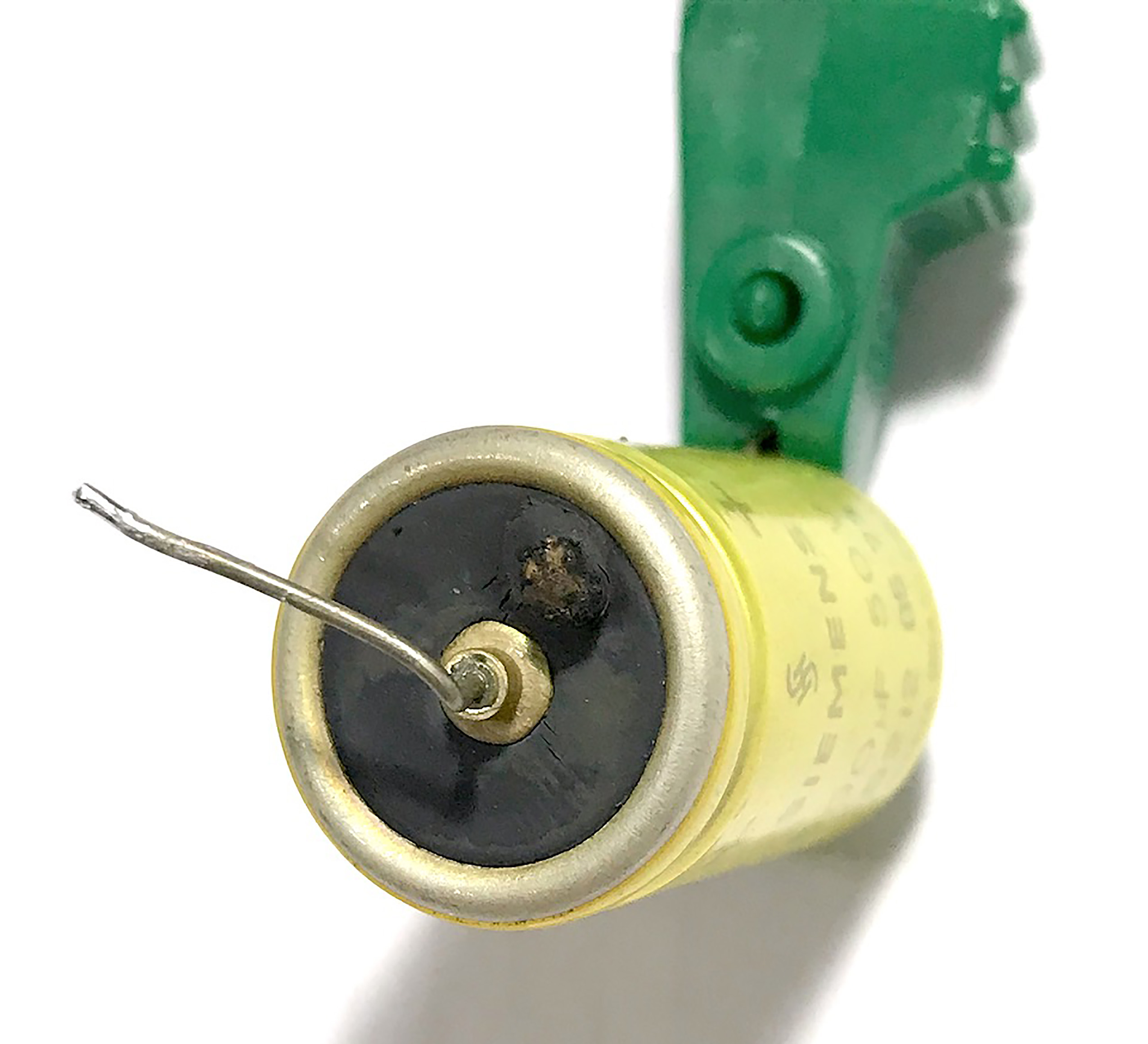

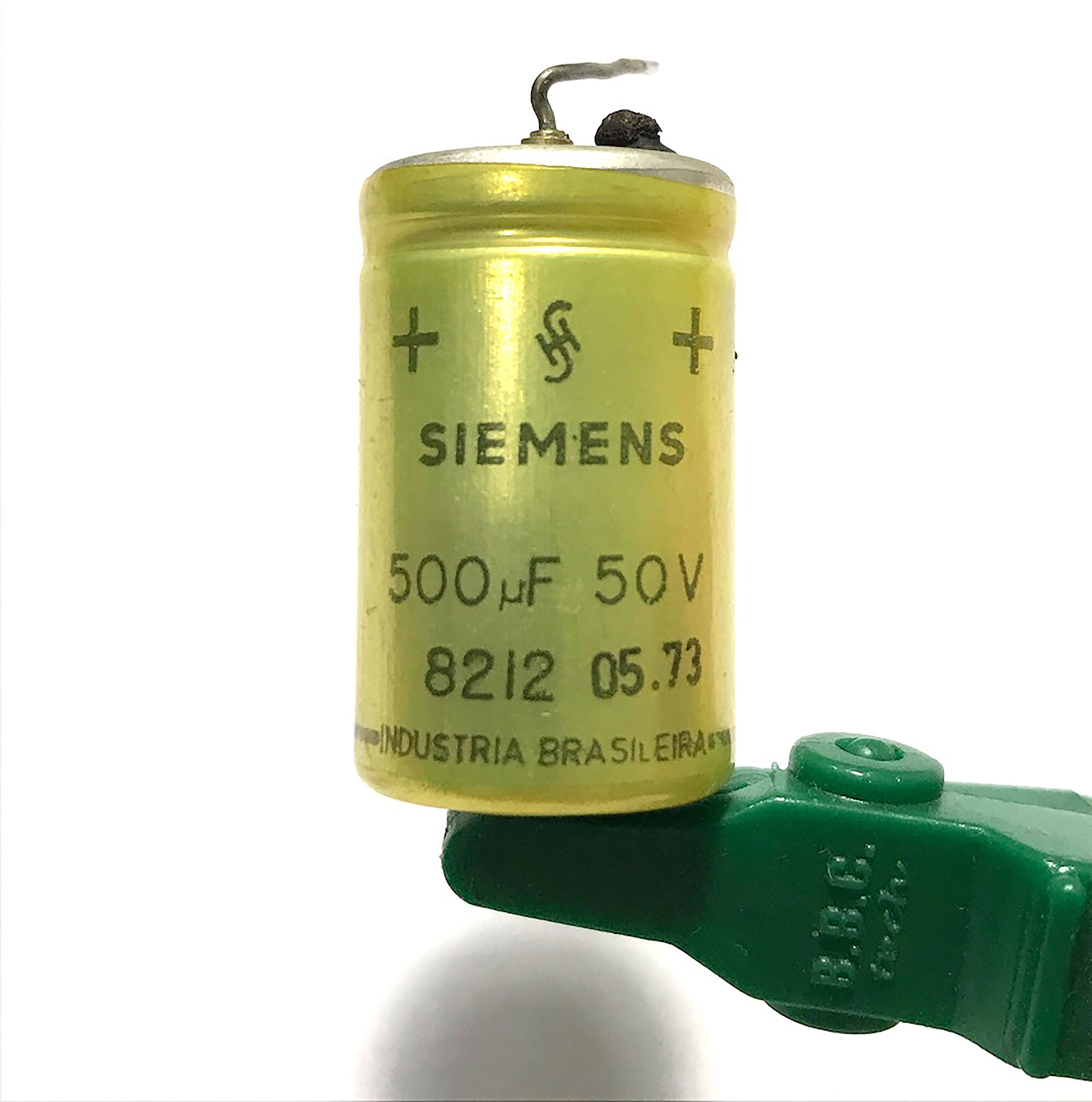

Capacitor Siemens retirado de um Urei LA-3
Em minha opinião, fazer modificações sem critério é o mesmo que colocar rodas de trator num fusca...
