Equipamentos de Áudio e a Percepção Auditiva
13/04/2023 - 17:20h
Atualizado em 13/04/2023 - 17:22h
Caro Leitor;
Hoje vou compartilhar um estudo que venho desenvolvendo desde 2012 a respeito da importância do primeiro elo na gravação e captura da série harmônica dos instrumentos musicais. O que me motivou a fazer essa pesquisa foi entender melhor a forma de captar e amplificar esses sons complexos com perfeição. Pensando como projetista, desenvolver equipamentos de áudio fora do padrão e como a informação servirá para orientar o leitor na escolha dos microfones e pré-amplificadores.
Aqui eu apresento esse estudo de uma forma resumida para que o leitor entenda o conceito.
Existem muitos artigos sobre a relação entre a Música e Neurociência publicados em jornais e revistas cientificas. Tive o cuidado de ler vários deles para entender melhor como funciona a percepção auditiva do ser humano. Todos os artigos mostram que, quando somos expostos à musica, mudamos as nossas emoções e até o funcionamento do nosso corpo. Isso acontece porque ouvimos e sentimos a serie harmônica dos instrumentos musicais. Sim! Também sentimos e conseguimos perceber a combinação das frequências infrassônicas, sônicas e ultrassônicas. Na verdade quanto melhor for a captação da serie harmônica dos instrumentos, melhores serão os resultados. Sejam terapêuticos, emocionais ou comerciais. Na falta desses sons complexos, a reação ao estimulo será diminuída.
Para começar, vou explicar o porquê da diferença de qualidade sonora entre os microfones e a importância do primeiro elo na gravação.

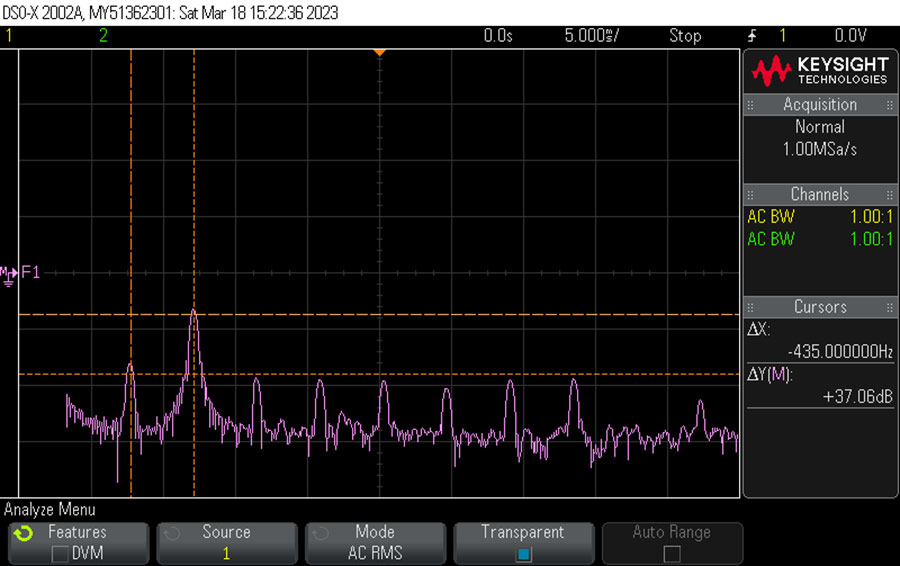

O primeiro elo é formado pelo microfone e o pré-amplificador. Segundo o resultado dos meus testes práticos e em laboratório, usando instrumentos de precisão, o elo Mic-Pre é o mais crítico do circuito na gravação. Mesmo com um microfone excepcional, ainda tem que se considerar o comprimento e qualidade do cabo e a quantidade de conexões do Mic ao Pre-amp. O ideal seria usar o pré-amp dentro do estúdio e mandar o sinal “quente” pra técnica. A partir daí, o fluxo de sinal se torna menos crítico.
Como todo dispositivo eletroacústico, o microfone tem variações de timbre. Elas acontecem em função da escolha dos materiais e suas proporções. Traduzindo isso, quanto melhor for a usinagem do “plate”, a pureza do ouro do diafragma e o ajuste do conjunto ressonante, melhor será a capacidade de captar a serie harmônica dos instrumentos. Um microfone bom é difícil de ser construído, mas um microfone com a capacidade de captar sons complexos é MUITO mais difícil de ser construído !!!
Para se obter fidelidade do timbre do instrumento captado tem que haver um perfeito casamento entre a cápsula e o circuito eletrônico do microfone considerando a impedância e equalização. Afinal de contas não existe capsulas “planas”. O circuito deve ter uma larga banda passante, que ultrapasse a faixa de 20-20kHz. Não por acaso alguns microfones valvulados lendários usavam válvulas de radiofrequência RF. Os mais recentes usam FETs com a faixa de operação em MHz. O circuito é montado usando componentes com baixa tolerância.

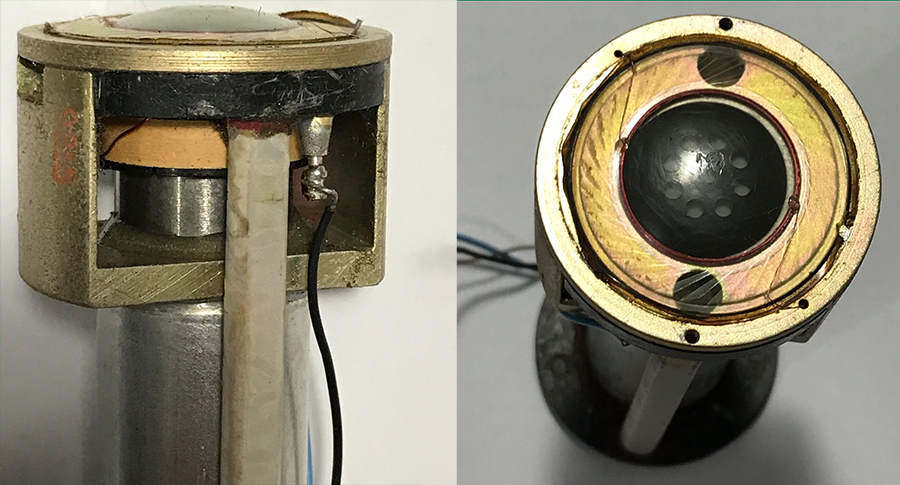

Se tratando de microfones dinâmicos, o timbre e a frequência de ressonância são determinados pelos materiais e desenho do diafragma. A dureza, tamanho e massa são decisivos para o equilíbrio e sensibilidade do domo. Já na câmara ressonante do conjunto transdutor (aquele espaço interno da cápsula entre o imã e a bobina móvel) em alguns modelos, como o RE20, há um tubo metálico montado atrás do conjunto magnético para ajustar a frequência de ressonância do microfone. Em resumo: Os microfones são verdadeiras obras de arte e engenharia. Tem a precisão e delicadeza de um instrumento musical.
Os microfones de baixo custo:

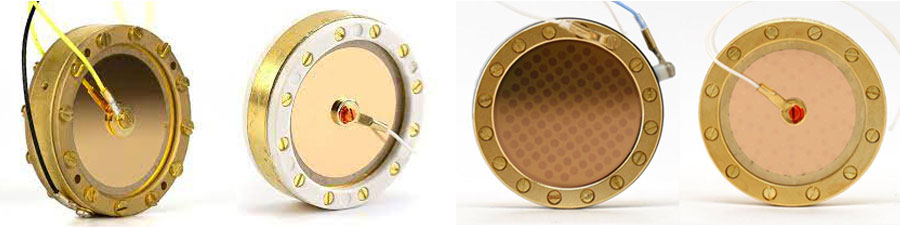

Em geral esses microfones são equipados com cápsulas que são copias ruins das cápsulas famosas (k47, CK12, K87 dentre outras) feitas com materiais baratos, com má qualidade da liga de ouro do diafragma, má qualidade de usinagem e etc... São vendidas no mercado como reposição alternativa e também estão em todos os microfones de baixo custo. Os circuitos são simplificados e feitos com componentes de baixa qualidade. Não há um casamento elétrico entre a capsula e o circuito, visto que a capsula é apenas feita para parecer como de um U87 ou um C12 e o circuito é o mais resumido / simplificado possível. O resultado será uma captação com sonoridade pobre.
Se o conjunto microfone e pré-amp não for capaz de captar o suficiente da série harmônica, não há como recriar isso na pós-produção. É como na fotografia, se a lente objetiva e a câmera não são realmente boas, não há editor que dê jeito... Tudo parecerá falso.
No próximo número vamos entender em detalhes como é construído um Pre-Amp de alta qualidade e os mais frequentes questionamentos a respeito deles.
