Válvulas: a história, o funcionamento e o timbre que tantos gostam (Parte 2)

08/12/2024 - 16:49h
Atualizado em 08/12/2024 - 17:19h






Caro leitor,

Na primeira parte do artigo, apresentei um pouco da história e funcionamento das válvulas termo-iônicas aplicadas no áudio. Agora, apresentarei de modo prático minhas observações sobre as características e timbre dos valvulados.





É verdade que nem todos percebem as diferenças de timbre dos valvulados, mas elas existem. Prova disso é que os valvulados ainda são preferidos por muitos músicos, produtores e engenheiros de som.









Começo listando abaixo algumas razões que distinguem a válvula de qualquer outro componente eletrônico:



Em primeiro lugar, temos que considerar o fato de que circuitos valvulados funcionam com tensões altas, entre 90 V e aproximadamente 300 V na maioria dos casos. Isso é uma característica do componente. Como resultado, esses circuitos têm alto headroom. Devido a essa condição, praticamente não há distorção por achatamento da onda no circuito de entrada. As válvulas não precisam de tensão DC para polarizar a grade. Em vez disso, é usado um resistor (normalmente de 1M) para manter 0 Vdc na grade. Qualquer sinal AC na ordem de nanovolts é suficiente para polarizar a grade. Na prática, a entrada de sinal dos valvulados é extremamente sensível.

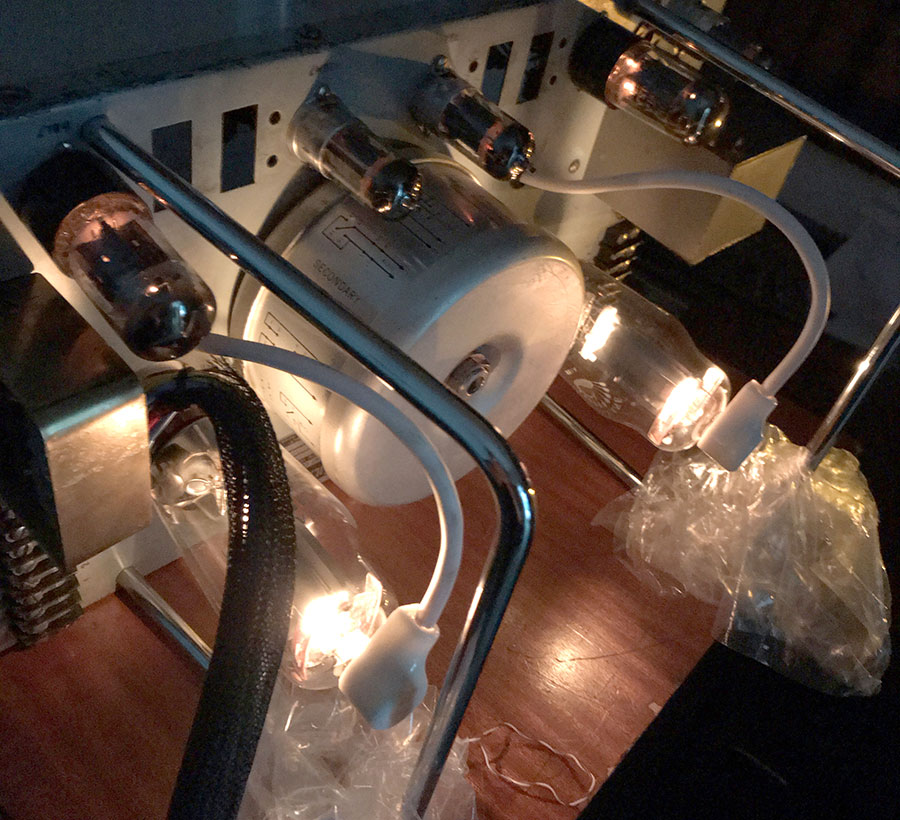

A válvula basicamente é construída com diferentes metais dentro de um bulbo de vidro. Com o calor do ambiente interno dos equipamentos valvulados, todo o corpo da válvula sofre dilatações. O efeito do calor altera as medidas físicas da válvula, tornando-a vulnerável a variações dos parâmetros elétricos, principalmente após algum tempo de aquecimento. O comportamento dinâmico da válvula não é estável como o de um semicondutor. No mundo do áudio, isso faz uma bela diferença.





Característica única:



Diferente de um transistor BJT, a transferência de elétrons é por meio do vácuo; não existe contato físico entre os elementos (ânodo, cátodo e grade). Por essa razão, as válvulas são componentes com alta impedância interna. Além disso, válvulas como a 12AT7 conseguem responder a frequências próximas de 300 MHz. Como efeito, não há perdas dos harmônicos gerados pela fonte de sinal (instrumento ou microfone) no circuito de amplificação.



Em função de sua arquitetura, as válvulas apresentam grandes tolerâncias entre elas. Posso dizer que toda válvula é única, mesmo aquelas produzidas no mesmo dia e no mesmo lote de fabricação. Quando falamos de válvulas casadas, apenas queremos dizer que a corrente de emissão de cada uma está bem aproximada entre o par ou quarteto.











As distorções provocadas pelas “imperfeições” da válvula resultam numa riqueza de harmônicos pares, tornando o som mais agradável aos ouvidos e, por que não dizer, mais musical. Ondas senoidais perfeitas, ruídos ultrabaixos e equalizações cirúrgicas, por si só, não fazem música. Soa “de plástico”, na minha humilde opinião.









Válvulas: a história, o funcionamento e o timbre que tantos gostam (Parte 2)
Cesar Portela
